- Strömförsörning - motor : 230V
- Max vikt av grindar : 300 kg
- För aluminium, trä, PVC, järngrindar
- 2 fjärrkontroller ingår
Motorn för skjutgrind RANGER C300 är avsedd för användare som vill motorisera sin skjutport för att automatisera öppning och stängning. Den låter dig förvandla din grind till en elektrisk skjutport.
Denna rackmotor är lämplig för alla typer av skjutportar som kan motoriseras.
Oavsett om det gäller en skjutgrind av PVC, trä, aluminium eller järn, kan denna automatisering installeras för alla modeller som väger mindre än 300 kg.
Här är de viktigaste tekniska egenskaperna hos motorn:
Motorspänning: 230v - 250W
Ingångseffekt: 220VAC ± 10% / 110VAC ± 10%
Frekvens: 50Hz / 60Hz Växelmodul: M4 Z = 16 tänder
Utgående vridmoment: 30,0 Nm
Nominell rotationshastighet: 14 000 varv per minut
Max grindvikt: 300 kg på plan mark.
Magnetisk start och ändstopp
Omgivningstemperatur: -25 ° C ~ + 55 ° C
Skyddsklass: IP55
Öppningshastighet = 12 meter per minut ungefär
Maximal kraft 1100N
Nylonställ.
Styrkort ingår i motoriseringen.

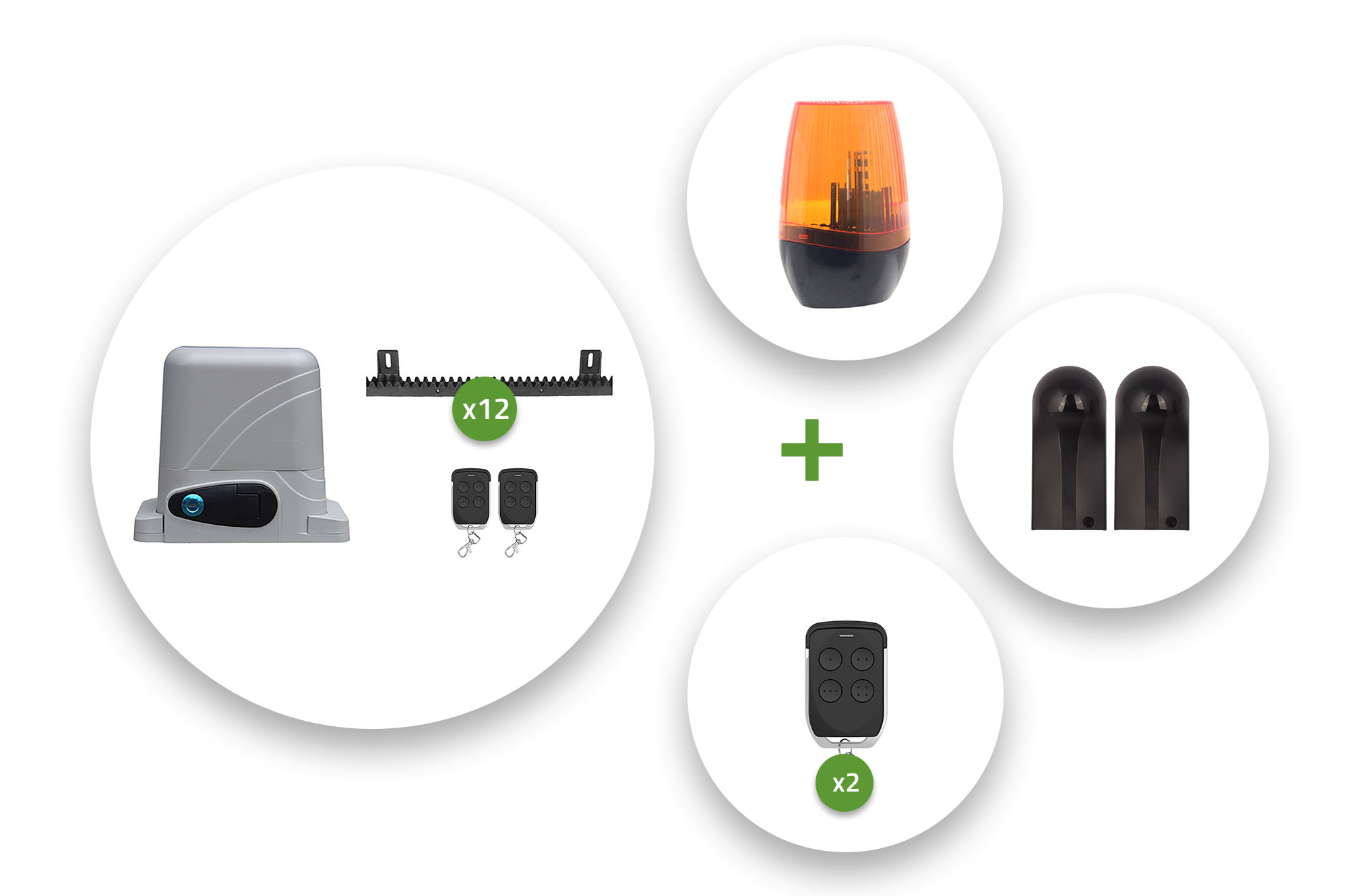

Tillbehör som ingår:
- 2 fjärrkontroller med 4 knappar med skyddslucka. Batterier ingår.
- Nylonställ (4m - 12 stycken på 33cm)
- installations- och konfigurationsmanual
- 2 snabbknappar vid strömavbrott
Tillbehör som inte ingår i C300-motorn:
Skruvarna för att fixera stativet på grinden. Dessa skruvar måste anpassas till varje typ av grind och beror på tjockleken på din grind.
För Casanoovs skjutportar rekommenderar vi att du fixerar dina racksektioner med blindnitar av typen Rivkle med en längd på mellan 8 och 12 mm. Fäststödet måste placeras på de nedre stolparna på portarna som är avsedda för detta ändamål. För 4 linjära meter ställ finns det 24 fästpunkter.
Motoriseringen kan inte kopplas till ett reservbatteri. Vid strömavbrott är manuell upplåsning med 2 nycklar möjlig. Detta kopplar bort utgångsväxeln från motorn och låter dig manipulera din grind fritt.
Blixtlampa och fotoceller ingår inte.
RANGER C300 motorfunktioner:
- Öppning enligt ditt val: vänster till höger (fabriksläge) eller höger till vänster.
- Automatisk stängning: efter öppning stängs porten automatiskt efter 0 sekunder, 10/30 eller 60 sekunder enligt ditt val.
- Fotgängarläge: grinden öppnas endast delvis och stängs sedan inom 0/5/10 eller 30 sekunder.
- Samägandeläge: detta läge låter dig minska inställningarna och konfigurera upp till 50 fjärrkontroller. Varje fjärrkontroll styr: grindöppningsknapp 1, grindstoppknapp 2, grindstängningsknapp 3 och fotgängarlägesknapp 4. Varje fjärrkontroll kommer att ha samma funktion.
- Justering av öppnings- och stängningskänsligheten: beroende på din miljö kan du justera öppnings- och stängningskraften
- Manuell upplåsning av porten. Tack vare den medföljande nyckeln kan du frigöra öppningen av din port och manipulera den manuellt.
- Lifta. Grinden stannar om den stöter på ett hinder
Du kan kombinera denna motorisering med fotoceller, en blixtlampa och en öppningsknapp. Se till att kontrollera den elektriska kompatibiliteten (spänning i volt) för dina befintliga tillbehör om de inte kommer från vår sida. Alla våra tillbehör är kompatibla med alla våra motorer.
Installationstips:
För att framgångsrikt ansluta och konfigurera din motorisering, fortsätt steg för steg och kontrollera att din motorisering fungerar korrekt mellan varje steg. Om du kombinerar tillbehör med din C300-motor, varje gång din motor är i fungerande skick. Slutligen, se till att rengöra din elektriska anslutning. Detta hjälper dig att hantera din installation och förhindrar elektriska läckor.
Vårt tekniska team från Casanoov finns där för att hjälpa dig om det behövs.
Ladda ner monteringsanvisningen (PDF)
